RENEWAL

マルジツ式瓦棒横葺リフレッシュ工法

瓦棒　 リニューアル

エッジラインの美しい瓦棒

既存屋根のリフレッシュに最適

　　　　　　　　　　切妻・寄棟　　　　　　　　　アール

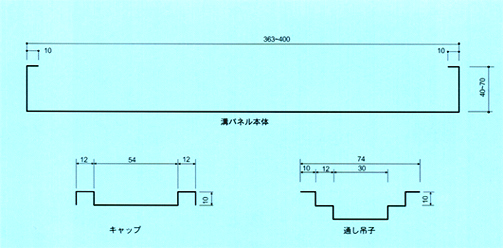

■製品断面形状及び基本断面図（R・長尺成型可）■

■瓦簿のエッジラインの美しい葺上がり■

ハゼ部はパネル・通し吊子・キャップをハゼ、エッジラインを強調。シャープで重厚なルーフラインを表現。その美しさは、既存改修用にはもちろん、新設屋根に他パネル製品とのバリエーションとしても使用可能。

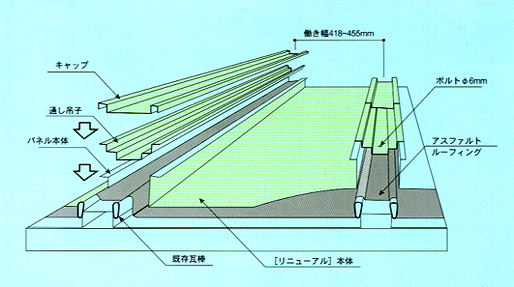

■簡易なリフレッシュ工法■

既存の瓦棒葺屋根の上に、アスファルトルーフィング等を敷きつめ、新瓦棒被せる工法。少し立ち上がったハゼ部は、毛細管現象・雨水の進入をシャットアウト。又、下地としての既存屋根を電蝕防止テープ等の表面処理し、強健で重厚な瓦棒葺を実現しました。

■施工中の既設建物の常態使用可■

現状のスペース空間を使用中施工でき、仮移転・生産ラインの停止等のデメリットをカット。安価な経済性・工期の短縮を計りました。

▲フッ素ステンレス鋼板

■用途　店舗、住宅、工場、体育館、レジャー施設、各種施設

■最小半径 r=15m

■勾配 10/100以上

■働き幅 418～455mm

■原板厚 0.35～0.4mm

■材種　
カラー鋼板、フッ素塗装アルミ亜鉛合金メッキ鋼板、ガルバリューム鋼板、

フッ素鋼板、塩ビ鋼板、カラーステンレス、サビナシ、カラーアルミ、

銅板、亜鉛板、各種鋼板

■通し吊子　パネルと同材

■キャップパネルと同材

■軒付　捨付本唐草

■下地構造

（新設屋根の場合）

木造/ 合板12mm以上、木毛板20mm以上、アスファルトルーフィング22㎏/㎡、

          ファスナー・・・ドリルビス　

S造/ 合板12mm以上、木毛板20mm以上、アスファルトルーフィング22㎏/㎡、

          ファスナー・・・ドリルビス

SRC・RC造/ アスファルトフェルト17㎏/㎡、アスファルトルーフィング22㎏/㎡、

                    ファスナー・・・コンクリート釘（釘打銃）又はアンカーボルト
