R_PANELROOF

S.S.式嵌合竪平葺

アールルーフ

S.S.式嵌合竪平葺

パネルルーフ

■従来の竪平葺に波目をつけて強度を高め、強風による屋根板の浮き上がり、板鳴現象を防止します。

■取付けはワンタッチでできる独自の嵌合接合。馳部を特殊加工したもので、上から押すだけで簡単にはめ込まれます。一度はめ込まれたものは二度と取れません。

■馳に波目が加わり、反射光の発散により、

なお一層屋根の美観が良くなりました。

美しい湾曲屋根にも最適

■凹凸のない、表面が平滑な美観性の良い外装材で、屋根、壁を問わずあらゆる用途に応用できます。

■木造、S造、RC造全てに適用。勾配屋根はもちろん陸屋根、ベランダにも使用できます。また、壁、パラペットとして使用すれば、従来の高級品外装材に匹敵します。

■取付はワンタッチでできる独自の嵌合接合。馳部を特殊加工したもので、上から押すだけで簡単にはめ込まれます。一度はめ込まれたものは二度と取れません。

■捨樋によりジョイントからの雨水の侵入は完全シャットアウト。

■断熱材を併用するので、断熱性、保温性、遮音性に優れます。

■ジョイント部に変性コーキングを充填する密閉式とすれば寒冷地用として使用できます。

■用途	店舗、住宅、工場、体育館、レジャー施設、他各種用途
■曲率半径	r=1.2mまで可能
■勾配	1/100以上
■板厚	0.4 ～0.6mm
■材種	カラー鉄板、フッ素樹脂鋼板、銅板、カラーアルミ、カラーステンレス、アルスター鋼板、他各種鋼板
■吊子	カラー鋼板、ステンレス、アルスター
■軒付	捨付本唐草、湾曲部はアール絞り本唐草
■下地構造	木造/合板12mm以上、木毛板20mm以上ファスナー・・・ドリルビス S造/ 合板12mm以上、木毛板20mm以上ファスナー・・・スクリュウ釘 SRC造/アスファルトフェルト17㎏/㎡アスファルトルーフィング22㎏/㎡ファスナー・・・コンクリート釘（釘打銃）ボルトアンカー
■下地合板,木毛板は曲面板を使用する。

■用途	店舗、住宅、工場、体育館、レジャー施設、他各種用途
■勾配	1/100以上
■板厚	0.4～0.6mm
■材種	カラー鉄板、フッ素樹脂鋼板、銅板、カラーアルミ、カラーステンレス, アルスター鋼板、他各種鋼板
■吊子	カラー鋼板、ステンレス、アルスター
■軒付	捨付本唐草
■下地構造	木造/合板12mm、木毛板20mm以上　　　　ファスナー・・・ドリルビス S造/合板12mm、木毛板20mm以上ファスナー・・・スクリュウ釘 SRC造/アスファルトフェルト17㎏/㎡　　　　アスファルトルーフィング22㎏/㎡　　　　ファスナー・・・コンクリート釘（釘打銃）　　　ボルトアンカー
■パネル内断熱材	木毛板、耐火木材、他各種断熱材厚さ20mm

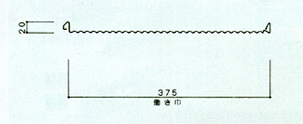

■製品断面形状■

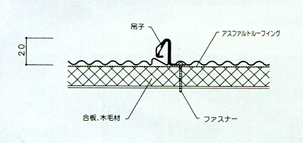

■取付断面形状■

■嵌合ハゼ断面図■

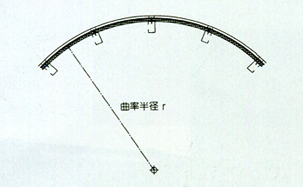

■湾曲屋根形状■

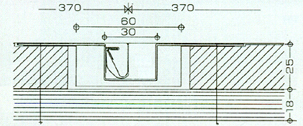

■捨て樋断面図■

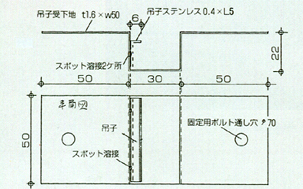

■吊子断面図■

▲S・Ｓ式竪平葺成型機（R機能付）

▲竪型R成型機（軒付R曲機能付）
