FREEDOM

マルジツ式嵌合平滑葺工法

パネルルーフ　フリーダム

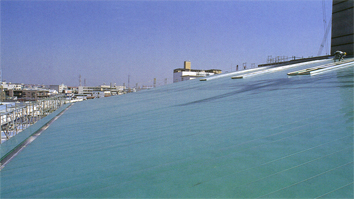

気品のフラット＆アールルーフに最適

　変形型　　　ドーム型　　扇型　　　円錐型

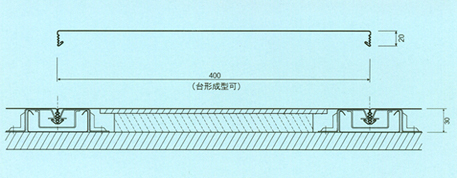

■製品断面形状及び基本断面図■

■外観がフラットな美観の良い外装材で勾配屋根はもちんR屋根・ドーム型屋根又、壁、パラペットとあらゆる用途に対応、下地構造は全てに適応します。

本体取付はワンタッチ。ハゼ部を特殊加工、新吊子により上から押すだけでビルトイン、二度と取れません。又、どの面からも施工可能、大幅な工期の短縮を実現。

■ガーターによりジョイントからの雨水の浸入は完全シャットアウト。バックアップ材に断熱材を併用、断熱性、保温性、遮音性に優れています。又、寒冷地用にはジョイント部に変性コーキングを充填使用。

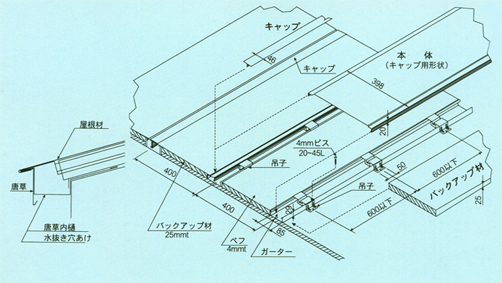

■基本役物■

■用途　　店舗、住宅、工場、体育館、レジャー施設、各種施設　

■最小半径　 r=10m

■勾配 1/100以上　

■働き幅 400mm

■原板幅 455～458mm

■原板厚 0.4～0.6mm

■本体材種
カラー鋼板、カラーステンレス、アルスター鋼板、ガルバリューム鋼板、

フッ素鋼板、塩ビ鋼板、カラーアルミ、銅板、亜鉛板、各種鋼板

■ガーター　ステンレス 80mm×29mm

■吊子ステンレス

■キャップ(ｵﾌﾟｼｮﾝ）カラー鋼板、カラーステンレス、ガルバリューム鋼板、各種板

■軒付捨付本唐草

■パネル内断熱材
25mm(木毛セメント板、グラスボード、耐火木材、硬質ポリエチレン、

各種断熱材）＋ペフ4mm（グラスウール等）

■下地構造
木造/ 合板12mm以上、木毛板20mm以上、ファスナー・・・ドリルビス　

S造/ 合板12mm以上、木毛板20mm以上、ファスナー・・・ドリルビス

SRC造/　アスファルトフェルト17㎏/㎡、

　　　　　　アスファルトルーフィング22㎏/㎡、

　　　　　　ファスナー・・・コンクリート釘（釘打銃）又はアンカーボルト

★キャップ（本体成型型共オプション）は、美しいラインを表現します。

　納まり図をご参考の上ご指定く下さい。
