CRISP

マルジツ式キャップ嵌合竪平葺工法

クリップパネル　 クリスプ 21/375

高品位のファインフェイス

アール＆フラット

アール　　　ウェーブﾞ　　　　フラット

■製品断面形状及び基本断面図（R・長尺成型可）■

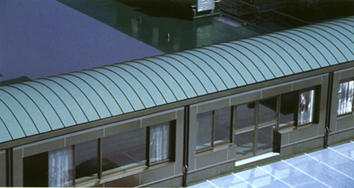

■高品質のアールフェイス■

キャップ嵌合式工法により、アールフェイスのヒズミ・ベコツキ等を大幅にカット。滑らかで美しいアールフェイスを表現しました。これにより、コンパクトで凛々しいアールルーフラインを刻みます。

■フレキシブルなアールライン■

最小半径R=1.5m。凹凸両アール面の連続成型を可能とし、ウェーブラインにも対応。フラットはもちろん、より自由にアールデザインをサポートします。

■高い機能性・簡易な施工性■

ブチルテープ等でコーキングした上、キャップを強く押し、雨水を完全にシャットアウト。さらに、当社の長年の研究と実績により省資源・省労力化を計り施工の簡易化・機能・経済性の向上・工期の短縮を実現。

■基本役物■

　　　軒先キャップ　　　　　　　吊子

■用途　　店舗、住宅、工場、体育館、レジャー施設、各種施設

■最小半径 r=1.5m

■勾配 1/100以上

■パネル働き幅 375mm

■原板幅 457mm

■原板厚　 0.5～0.6mm

■キャップ 40mm

■材種

カラー鋼板、フッ素塗料アルミ亜鉛合金メッキ鋼板、ガルバリューム鋼板、

フッ素鋼板、塩ビ鋼板、カラーステンレス、サビナシ、カラーアルミ、銅板、

亜鉛板、各種鋼板

■吊子　ステンレス

■軒先キャップ合成ゴム、その他

■軒付捨付本唐草

■下地構造

木造/ 合板12mm以上、木毛板20mm以上、アスファルトルーフィング22㎏/㎡、

           ファスナー・・・ドリルビス　

S造/   合板12mm以上、木毛板20mm以上、アスファルトルーフィング22㎏/㎡、

           ファスナー・・・ドリルビス

SRC・RC造/　アスファルトフェルト17㎏/㎡、

                     アスファルトルーフィング22㎏/㎡、

                     ファスナー・・・コンクリート釘（釘打銃）又はアンカーボルト
