マルジツ式巻馳竪平葺工法【 竪平ルーフＭ型 】

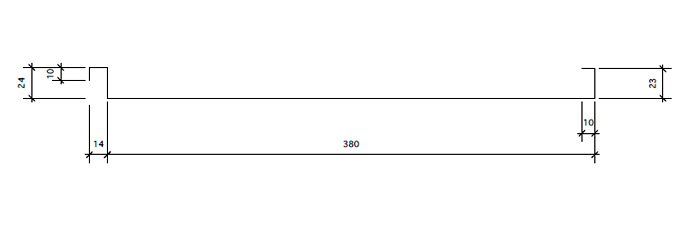

＜製品断面形状（R成型可）＞

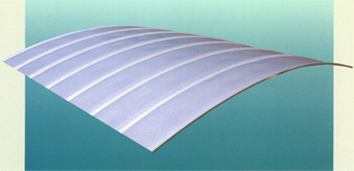

■外観はリズミカルでシャープな馳ラインの美しい屋根材
成型を半径6.0ｍR以上のアール成型も可能にし、勾配屋根はもちろん各種アール屋根に対応できます。又馳高が小さく、働き幅も380mmと使いやすいサイズ、あらゆる用途の建物に使用できます。
下地構造は全てに対応、現場成型・長尺成型も可能です。
下地構造は全てに対応、現場成型・長尺成型も可能です。
■従来より寒冷地方で発達した巻馳を竪平葺ルーフに採用
電動シーマーによるこの工法は、積雪・強風に強く、毛細管現象、吹き上げによる雨水の浸入を完全シャットアウト。その信頼度の高さは現在、全国的にも注目されています。
＜取付断面＞
＜基本役物＞
| 用途 | 店舗、住宅、工場、体育館、レジャー施設、各種施設 |
|---|---|
| 最小半径 | r=6m |
| 勾配 | 1/100以上 |
| パネル働き幅 | 380mm |
| 原板幅 | 457 ～ 460mm |
| 原板厚 | 0.4 ～ 0.6mm |
| 材種 | 鋼板、カラーステンレス、アルスター鋼板、ガルバリューム鋼板、 カラーフッ素鋼板、塩ビ鋼板、カラーアルミ、銅板、亜鉛板、各種鋼板 |
| 吊子 | ステンレス |
| 軒付 | 捨付本唐草 |
| 下地構造 | 木造／合板12mm以上、木毛板20mm以上、アスファルトルーフィング22㎏/㎡、ファスナー・・・ドリルビス |
| S造／合板12mm以上、木毛板20mm以上、アスファルトルーフィング22㎏/㎡、ファスナー・・・ドリルビス | |
| SRC・RC造／アスファルトフェルト17㎏/㎡、アスファルトルーフィング22㎏/㎡、ファスナー・・・コンクリート釘（釘打銃）又は アンカーボルト |
【見本成型板仮止(ガルバリューム)】
■施工方法
- 施工屋根部にガムロン又は、アスファルトルーフィングで下敷きをする。
- 軒先唐草を、次にケラバ唐草を取り付けます。
- アスファルトルーフィング等の下葺材に割付けスミ出しをする。
- 丸實式[竪平ルーフM型]を風当たりの弱い方向から葺きます。
- 吊子で竪平ルーフを600ピッチ内にビス又は、アンカーで止める。
- 吊子止めが終了後次の竪平ルーフをハゼ合わせ吊子で止めます。
- 手動ガッチャでハゼの仮締めをします。
- ある程度葺き上がりましたら電動シーマーで本締めを行います。
【ケラバ取り付】

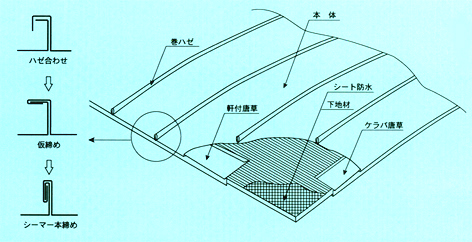

【基本納まり図】
【成型機（R成型可）】
- 現場成型時のスペース・運搬等のご参考にしてください。
- お見積・素材・納まり等の詳細については、お問い合わせください。
