マルジツ式嵌合平滑葺工法 パネルルーフ【 フリーダム 】

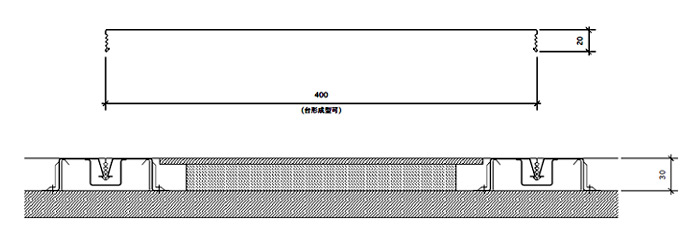

＜製品断面形状及び基本断面図＞
■外観がフラットな美観の良い外装材
勾配屋根はもちろんR屋根・ドーム型屋根又、壁、パラペットとあらゆる用途に対応、下地構造は全てに適応します。
本体取付はワンタッチ。ハゼ部を特殊加工、新吊子により上から押すだけでビルトイン、二度と取れません。又、どの面からも施工可能、大幅な工期の短縮を実現。
■ガーターによりジョイントからの雨水の浸入は完全シャットアウト
バックアップ材に断熱材を併用、断熱性、保温性、遮音性に優れています。又、寒冷地用にはジョイント部に変性コーキングを充填使用。
＜基本役物＞
| 用途 | 店舗、住宅、工場、体育館、レジャー施設、各種施設 |
|---|---|
| 最小半径 | r=10m |
| 勾配 | 1/100以上 |
| 働き幅 | 400mm |
| 原板幅 | 455～458mm |
| 原板厚 | 0.4～0.6mm |
| 本体材種 | カラー鋼板、カラーステンレス、アルスター鋼板、ガルバリューム鋼板、フッ素鋼板、塩ビ鋼板、カラーアルミ、銅板、亜鉛板、各種鋼板 |
| ガーター | ステンレス 80mm×29mm |
| 吊子 | ステンレス |
| キャップ （オプション） |
カラー鋼板、カラーステンレス、ガルバリューム鋼板、各種板 |
| 軒付 | 捨付本唐草 |
| パネル内断熱材 | 25mm（木毛セメント板、グラスボード、耐火木材、硬質ポリエチレン、各種断熱材）＋ペフ4mm（グラスウール等） |
| 下地構造 | 木造／合板12mm以上、木毛板20mm以上、ファスナー・・・ドリルビス |
| S造／合板12mm以上、木毛板20mm以上、 ファスナー・・・ドリルビス | |
| SRC・RC造／アスファルトフェルト17㎏/㎡、アスファルトルーフィング22㎏/㎡、 ファスナー・・・コンクリート釘（釘打銃）又は アンカーボルト ※キャップ（本体成型型共オプション）は、美しいラインを表現します。納まり図をご参考の上ご指定く下さい。 |

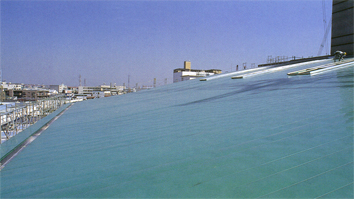

【施工例（変形型・カラーアルミ）】

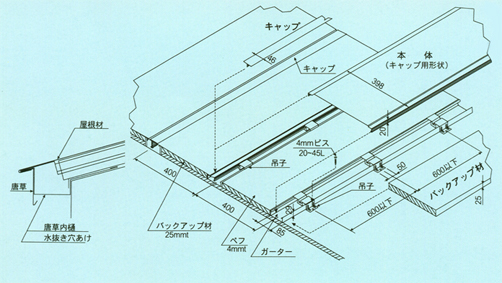

■施工方法
- ガーターを400ピッチに並べる。
- 吊子金具を600間隔以下で上からガーターにかぶせる。
- 吊子金具の両側の穴で、ビスを用いてしっかり止める。
- バックアップ材をガーターとガータの間に敷く。
- ペプをバッツクアップ材の上に敷く。
- 本体の両端を吊子金具の真ん中に上から差し込む。
- キャップを本体と本体の間に上から差し込む。
- 上記の作業を繰り返すことにより施工することができる。
【施工例（変形型・カラーアルミ)】
【基本納まり図】
【成型機（R・シボリ成型可）】
- 現場成型時のスペース・運搬等のご参考にしてください。
- お見積・素材・納まり等の詳細については、お問い合わせください。
