マルジツ式瓦棒横葺リフレッシュ工法 瓦棒【 リニューアル 】

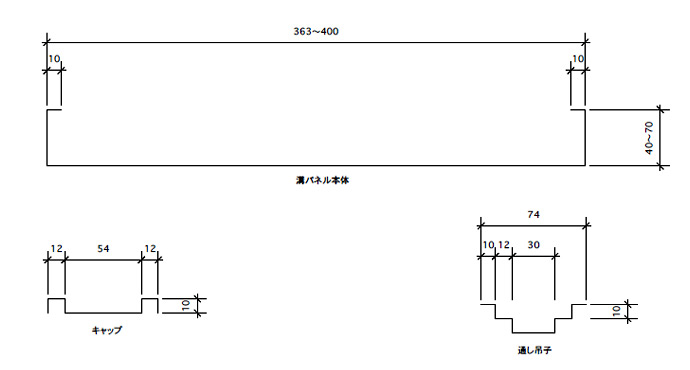

<製品断面形状及び基本断面図(R・長尺成型可)>

■瓦簿のエッジラインの美しい葺上がり
ハゼ部はパネル・通し吊子・キャップをハゼ、エッジラインを強調。シャープで重厚なルーフラインを表現。その美しさは、既存改修用にはもちろん、新設屋根に他パネル製品とのバリエーションとしても使用可能。
■簡易なリフレッシュ工法
既存の瓦棒葺屋根の上に、アスファルトルーフィング等を敷きつめ、新瓦棒被せる工法。少し立ち上がったハゼ部は、毛細管現象・雨水の進入をシャットアウト。又、下地としての既存屋根を電蝕防止テープ等の表面処理し、強健で重厚な瓦棒葺を実現しました。
■施工中の既設建物の常態使用可
現状のスペース空間を使用中施工でき、仮移転・生産ラインの停止等のデメリットをカット。安価な経済性・工期の短縮を計りました。
<基本役物>

フッ素ステンレス鋼板

フッ素ステンレス鋼板
用途 | 店舗、住宅、工場、体育館、レジャー施設、各種施設 |
---|---|
最小半径 | r=15m |
勾配 | 10/100以上 |
働き幅 | 418〜455mm |
原板幅 | 0.35〜0.4mm |
原板厚 | 0.5〜0.6mm |
材種 | カラー鋼板、フッ素塗装アルミ亜鉛合金メッキ鋼板、ガルバリューム鋼板、フッ素鋼板、塩ビ鋼板、カラーステンレス、サビナシ、カラーアルミ、銅板、亜鉛板、各種鋼板 |
通し吊子 | パネルと同材 |
キャップ | パネルと同材 |
軒付 | 捨付本唐草 |
下地構造 (新設屋根の場合) |
木造/合板12mm以上、木毛板20mm以上、アスファルトルーフィング22s/u、ファスナー・・・ドリルビス |
S造/合板12mm以上、木毛板20mm以上、アスファルトルーフィング22s/u、ファスナー・・・ドリルビス | |
SRC・RC造/アスファルトフェルト17s/u、アスファルトルーフィング22s/u、ファスナー・・・コンクリート釘(釘打銃)又は アンカーボルト |

ハゼ見本成型(フッ素鋼板 t =0.4)
■施工方法
- 下地を整え、アスファルトルーフィング等を下張りする
- 電蝕の発生しそうな部分は、防止テープ等で処理する。
- 軒先唐草、次にケラバ唐草を取付けます。
- アスファルトルーフィング等に割付スミ出しをする。
- 本体パネル[リニューアル]を既設瓦棒に合わせ設置する。
- 通し吊子を600ピッチ以内にビス又は、アンカーで止める。
- キャップを本体・通し吊子に合わせ、シーマーでハゼる。
- 大体葺上がりましたら、軒先部分にハサミを入れ折曲 げ、軒先唐草に折込む。

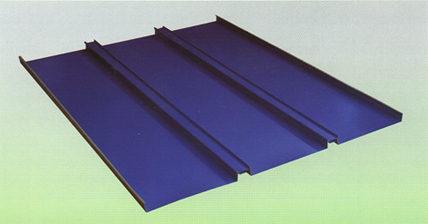

【見本成型(フッ素鋼板 t =0.4)】

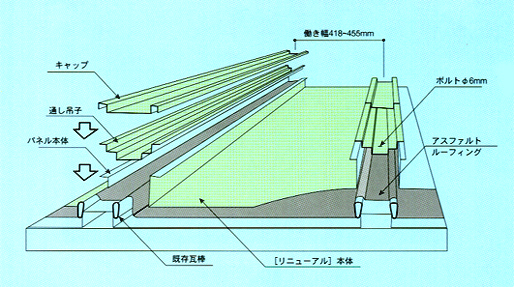

【基本納まり図】

【成型機(R =15m成型可)】
- 現場成型時のスペース・運搬等のご参考にしてください。
- お見積・素材・納まり等の詳細については、お問い合わせください。

【パネル成型機】

【キャップ・通し吊子成型機】
