S.S.式嵌合竪平葺【 アールルーフ 】
＜美しい湾曲屋根にも最適＞
■従来の竪平葺に波目をつけて強度を高め、強風による屋根板の浮き上がり、板鳴現象を防止します
取付けはワンタッチでできる独自の嵌合接合。馳部を特殊加工したもので、上から押すだけで簡単にはめ込まれます。
一度はめ込まれたものは二度と取れません。
一度はめ込まれたものは二度と取れません。
■馳に波目が加わり、反射光の発散により、なお一層屋根の美観が良くなりました
| 用途 | 店舗、住宅、工場、体育館、レジャー施設、各種施設 |
|---|---|
| 曲率半径 | r=1.2mまで可能 |
| 勾配 | 1/100以上 |
| 板厚 | 0.4～0.6mm |
| 材種 | カラー鉄板、フッ素樹脂鋼板、銅板、カラーアルミ、カラーステンレス、アルスター鋼板、他各種鋼板 |
| 吊子 | カラー鋼板、ステンレス、アルスター |
| キャップ | 40mm |
| 材種 | カラー鋼板、フッ素塗料アルミ亜鉛合金メッキ鋼板、ガルバリューム鋼板、フッ素鋼板、塩ビ鋼板、カラーステンレス、サビナシ、カラーアルミ、銅板、亜鉛板、各種鋼板 |
| 吊子 | カラー鋼板、ステンレス、アルスター |
| 軒付 | 捨付本唐草、湾曲部はアール絞り本唐草 |
| 下地構造 | 木造／合板12mm以上、木毛板20mm以上 |
| S造／合板12mm以上、木毛板20mm以上 | |
| SRC造／アスファルトフェルト17㎏/㎡、アスファルトルーフィング22㎏/㎡、 ファスナー・・・コンクリート釘(釘打銃）、ボルトアンカー |
|
| 下地合板、木毛板 | 曲面板を使用する |

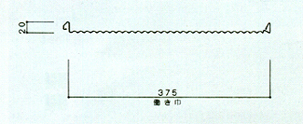

＜製品断面形状＞

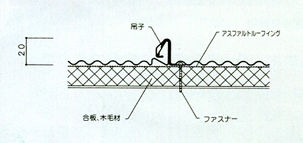

＜取付断面形状＞

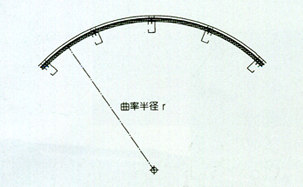

＜湾曲屋根形状＞
＜S・Ｓ式竪平葺成型機(R機能付)＞
