マルジツ式キャップ嵌合竪平葺工法 クリップパネル【 クリスプ 21/375 】

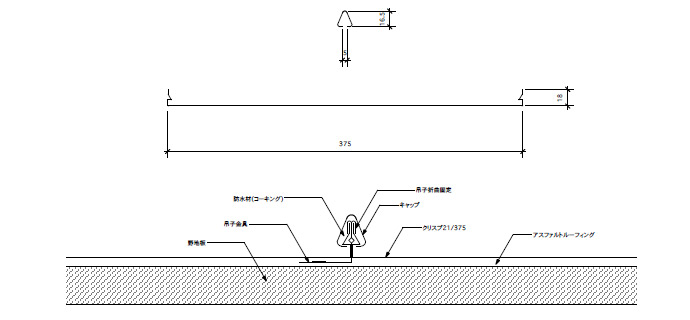

<製品断面形状及び基本断面図(R・長尺成型可)>

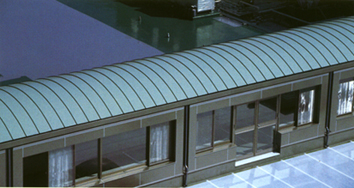

■高品質のアールフェイス
キャップ嵌合式工法により、アールフェイスのヒズミ・ベコツキ等を大幅にカット。滑らかで美しいアールフェイスを表現しました。これにより、コンパクトで凛々しいアールルーフラインを刻みます。
■フレキシブルなアールライン
最小半径R=1.5m。凹凸両アール面の連続成型を可能とし、ウェーブラインにも対応。フラットはもちろん、より自由にアールデザインをサポートします。
■高い機能性・簡易な施工性
ブチルテープ等でコーキングした上、キャップを強く押し、雨水を完全にシャットアウト。さらに、当社の長年の研究と実績により省資源・省労力化を計り施工の簡易化・機能・経済性の向上・工期の短縮を実現。
<基本役物>

【軒先 キャップ吊子】

【軒先 キャップ吊子】
用途 | 店舗、住宅、工場、体育館、レジャー施設、各種施設 |
---|---|
最小半径 | r=1.5m |
勾配 | 1/100以上 |
パネル働き幅 | 375mm |
原板幅 | 457mm |
原板厚 | 0.5〜0.6mm |
キャップ | 40mm |
材種 | カラー鋼板、フッ素塗料アルミ亜鉛合金メッキ鋼板、ガルバリューム鋼板、フッ素鋼板、塩ビ鋼板、カラーステンレス、サビナシ、カラーアルミ、銅板、亜鉛板、各種鋼板 |
吊子 | ステンレス |
軒先キャップ | 合成ゴム、その他 |
軒付 | 捨付本唐草 |
下地構造 | 木造/合板12mm以上、木毛板20mm以上、アスファルトルーフィング22s/u、ファスナー・・・ドリルビス |
S造/合板12mm以上、木毛板20mm以上、アスファルトルーフィング22s/u、ファスナー・・・ドリルビス | |
SRC・RC造/アスファルトフェルト17s/u、アスファルトルーフィング22s/u、ファスナー・・・コンクリート釘(釘打銃)又はアンカーボルト |

【見本成型(フッ素鋼板 t=0.6)】
■施工方法
- 下地を施工し、アスファルトルーフィング等を下張りする。
- 軒先唐草、次にケラバ唐草を取り付けます。
- アスファルトルーフィィング等に割付けスミ出しをする。
- 金具を600ピッチ以内にビス又は、アンカーで止める。
- 本体『クリスプ21/375』を吊子金具に合わせ設置する。
- 吊子金具のハネを折曲げ、本体を固定する。
- 必要に応じて、ブチルテープ等でコーキングする。
- キャップを本体に合わせ、強く押し嵌合させる。
- 大体葺上がりましたら、軒先部分にハサミを入れ折り曲げ軒先キャップを差し込む。

【見本成型(r =1.5m・フッ素鋼板 t =0.6)】

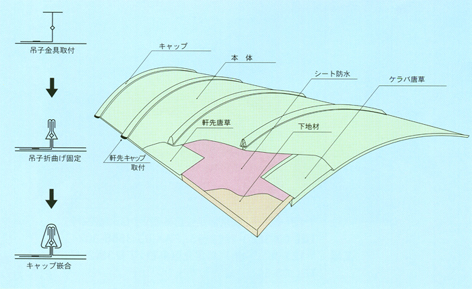

【基本納まり図】

【成型機(R・ウエーブ成型可)】
- 現場成型時のスペース・運搬等のご参考にしてください。
- お見積・素材・納まり等の詳細については、お問い合わせください。

【パネル成型機】

【キャップ成型機】
